石工事施工例４（石材建築）大理石 御影石工事

石工事施工例４（石材建築）大理石　御影石工事

2003年　Tマンション

大阪府豊中市　　外壁御影石工事

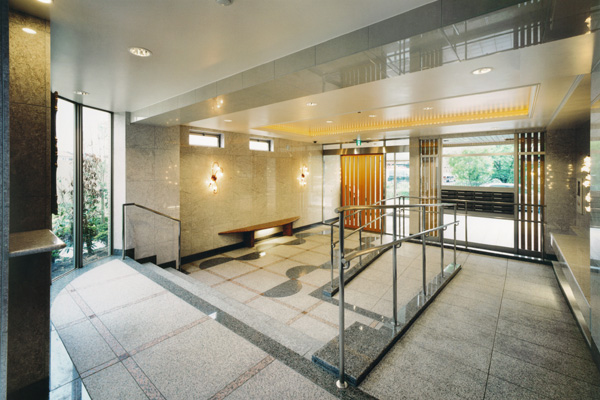

このマンションは中国自動車道下りを走っていると、左側に（豊中市上野西付近）見え、よく目立ちます。外壁の石は　中国産の白御影石（G623　ジェッバーナー仕上）をふんだんに使用しています。石の施工部は　ボーダーが多く、出入り（チリ）が複雑です。施工はとても手間がかかりました。外壁の石施工図面だけでもA1サイズで５５枚作成。それから、内部は、風除室、エントランスホールの壁と床にベージュ系大理石（タイガーベージュ）を使用。床は３種類の石をランダムに貼っています。

（石工事概要）・柱型：白御影石（G623　中国産) JB仕上厚30㎜　・ｷｰｽﾄｰﾝ＆円形部：（ﾍﾞﾙﾃﾞﾌｫﾝﾃﾝ　南アフリカ産）本磨仕上　厚50㎜・内部壁：大理石施工例（ﾀｲｶﾞｰﾍﾞｰｼﾞｭ　トルコ産)　本磨仕上　厚20㎜　

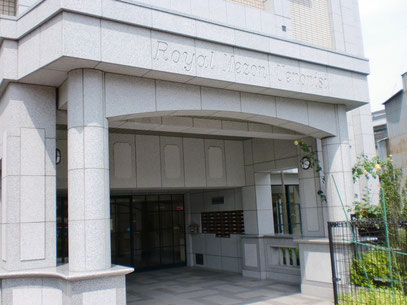

マンション外壁石張り — マンション外壁石工事御影石G623　乾式工法　アーチ、丸柱、柱型その他　大阪府豊中市

外壁の施工図

ご自由にご覧ください

マンション外壁.pdf

PDFファイル 1.6 MB

ダウンロード

2004年　エレガンス松島（豊中市）

大阪府豊中市　Mﾏﾝｼｮﾝ　外壁御影石工事

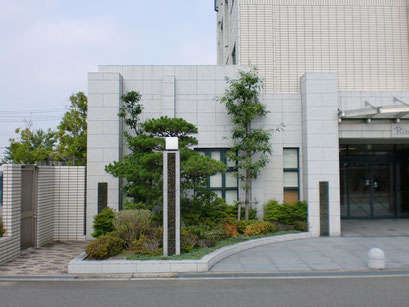

立地条件がよく、建物正面、大アーチの豪華さに圧倒されます。外部のデザインは、ヨーロッパの建物を彷彿させます。そして、エントランスホールは広くゆったりしていて、大理石をふんだんに使っています。それは、ホテルのロビーのようです。当時、設計の先生は、石施工図を隈なくチェックし、いろんなアイデアを出されていました。その結果、グレードの高い石工事ができました。ちなみに、大アーチの大きさは　高さが１０ｍ、延長は８０ｍぐらいあります。また、デザインも素晴らしく、マンションの石銘板も長さ４ｍあり大きいです。

（石工事　概要）

外壁柱型・アーチ　白御影石（Ｇ６２３　中国産）外壁石張り乾式工法
ホール壁　大理石　エンペラードライト（トルコ産)　厚20㎜　石ボンド貼り
EVホール　大理石　ズベボロイヤル　厚１５㎜
石工事数量は約２５００ｍ２。

2005年　ｻﾝﾗｲｽﾞ緑ヶ丘（豊中市）

大阪府豊中市Sﾏﾝｼｮﾝ　外壁御影石工事　

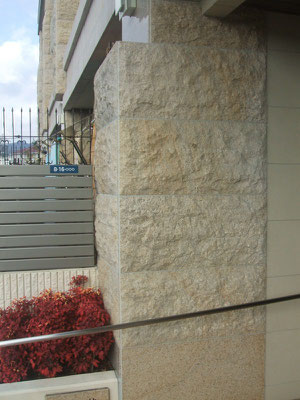

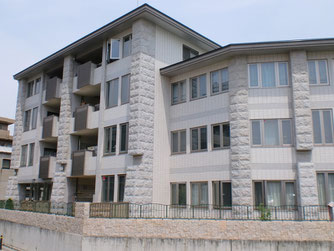

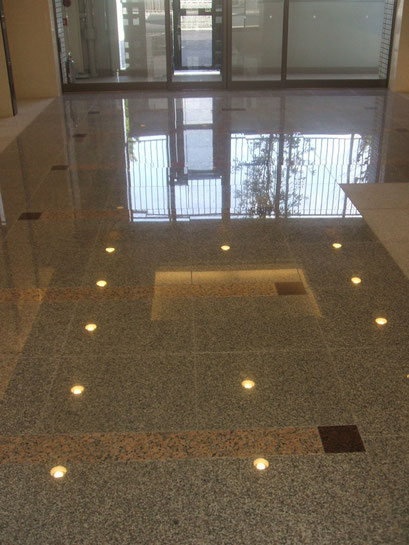

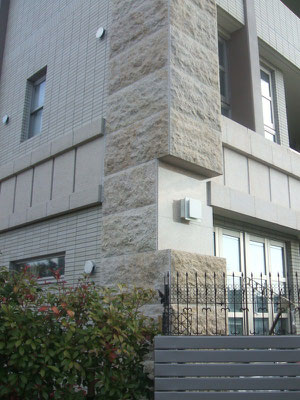

このマンションは、３階建てで長い建物です。外部の石工事は　各柱型に割肌で仕上げた白御影石G623を使用。近くで見ると重厚感と割肌の仕上げ面が自然を感じます。また、内部は　ベージュ系大理石　スベボロイヤルを壁に貼り、床は数種類の御影石を模様貼しています。特に、オートロック操作盤の石は、薄い石をやめて、無垢石でしました。
